Сухие трансформаторы

ТСГЛ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг Цена, руб. Ко-во, шт.Купить
610054012504,0750447 150,00p
310054012504,0750447 150,00p
510054012504,0750447 150,00p
210054012504,0750447 150,00p
410054012504,0750447 150,00p
110054012504,0750447 150,00p
36100021508400-88006,0-8,025501 070 300,00p
33100021508400-88006,0-8,025501 070 300,00p
35100021508400-88006,0-8,025501 070 300,00p
32100021508400-88006,0-8,025501 070 300,00p
34100021508400-88006,0-8,025501 070 300,00p
31100021508400-88006,0-8,025501 070 300,00p
4212502250108006,0-8,030001 350 900,00p
3912502250108006,0-8,030001 350 900,00p
4112502250108006,0-8,030001 350 900,00p
3812502250108006,0-8,030001 350 900,00p
4012502250108006,0-8,030001 350 900,00p
3712502250108006,0-8,030001 350 900,00p
1216065022004,0750479 700,00p
916065022004,0750479 700,00p
1116065022004,0750479 700,00p
816065022004,0750479 700,00p
1016065022004,0750479 700,00p
716065022004,0750479 700,00p
481600320011300-128006,0-8,039001 529 750,00p
451600320011300-128006,0-8,03900 1 529 750,00p
471600320011300-128006,0-8,039001 529 750,00p
441600320011300-128006,0-8,03900 1 529 750,00p
461600320011300-128006,0-8,039001 529 750,00p
431600320011300-128006,0-8,03900 1 529 750,00p
1825090030005,51100531 500,00p
1525090030005,51100531 500,00p
1725090030005,51100531 500,00p
1425090030005,51100531 500,00p
1625090030005,51100531 500,00p
1325090030005,51100531 500,00p
5425004600175006,0-8,044501 932 600,00p
5125004600175006,0-8,044501 932 600,00p
5325004600175006,0-8,044501 932 600,00p
5025004600175006,0-8,044501 932 600,00p
5225004600175006,0-8,044501 932 600,00p
4925004600175006,0-8,044501 932 600,00p
24400120039005,51400617 950,00p
21400120039005,51400617 950,00p
23400120039005,51400617 950,00p
20400120039005,51400617 950,00p
22400120039005,51400617 950,00p
19400120039005,51400617 950,00p
30630165057305,51800794 700,00p
27630165057305,51800794 700,00p
29630165057305,51800794 700,00p
26630165057305,51800794 700,00p
28630165057305,51800794 700,00p
25630165057305,51800794 700,00p

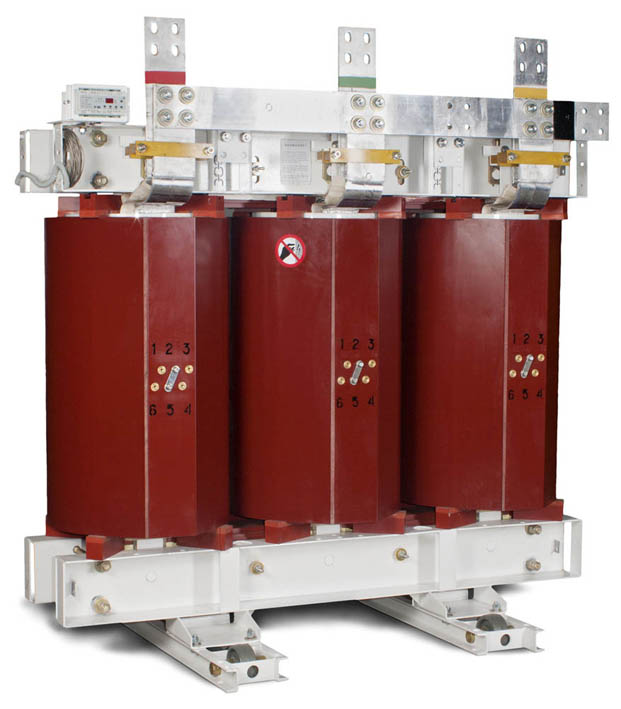

ТРАНСФОРМАТОРЫ ТСГЛ, ТСЗГЛ, ТСЗГЛ11, ТСЗГЛФ11 ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией (далее трансформаторы) напряжением до 10 кВ, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от плюс 40 до минус 45 °С). Относительная влажность воздуха 75 % при 15 °С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м (до 2500 м - по заказу).

Трансформаторы ТСГЛ изготавливаются незащищенного исполнения (степень защиты IP00) с выводами ВН и НН, выполненными для подсоединения кабелем или гибкими шинами. Трансформаторы ТСЗГЛ изготавливаются с выводами ВН внутри кожуха для подсоединения кабелем, выводы НН могут располагаться внутри кожуха для подсоединения кабелем (трансформаторы с кабельным подводом ВН/НН), либо выведены на крышу трансформатора для подсоединения шинами (трансформаторы с шинными выводами НН на крыше). Трансформаторы ТСЗГШ1 и ТСЗГЛФ11 изготавливаются с выводами НН, расположенными на боковой (узкой) стороне кожуха, выводы ВН в трансформаторах ТСЗГЛ 11 выполнены для подсоединения кабелем внутри кожуха, выводы ВН трансформаторов ТСЗГЛФ11 выведены на фланец для подсоединения шинами. Степень защиты трансформаторов ТСЗГЛ, ТСЗГл11, ТСЗГЛФ11, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11 - IP21 (IP31 - по индивидуальному заказу).

Трансформаторы комплектуются обмотками фирмы "Siemens". Класс нагревостойкости изоляции F.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций. Трансформаторы обеспечивают экономию распределительных шин и кабелей низкого напряжения, уменьшают в них потери электроэнергии.

Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Для защиты от перегрева трансформаторы комплектуются цифровым реле тепловой защиты тР-100, оборудованным интерфейсом RS-485 MODBUS RTU. Реле ТР-100 имеет универсальное питание и может подключатся на постоянное или переменное напряжение от 24 до 260 В. Реле тепловой защиты управляется тремя датчиками температуры с характеристикой PT100, встроенными в обмотки НН. На специальные трансформаторы (для питания полупроводниковых преобразователей и др.), а также по заказу, устанавливается дополнительный датчик для контроля температуры магнитопровода. Трансформаторы ТСГЛ, ТСДГЛ (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДГЛ на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания.

Для увеличения нагрузочной способности до 30%, при систематических перегрузках, трансформаторы могут комплектоваться (по заказу) системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Обозначение трансформаторов с системой принудительного охлаждения - ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11.

По заказу потребителей могут поставляться виброгасящие подкладки (виброизоляторы), устанавливаемые при монтаже трансформатора под транспортный ролик или опорные рамы.
