Масляные трансформаторы

ТМЭГ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг Цена, руб. Ко-во, шт.Купить
1401558804,5340под заказ
2401558804,5340под заказ
3401558804,5340под заказ
4401558804,5340под заказ
5401558804,5340под заказ
6401558804,5340под заказ
7401558804,5340под заказ
8401558804,5340под заказ
96322012804,5450под заказ
106322012804,5450под заказ
116322012804,5450под заказ
126322012804,5450под заказ
136322012804,5450под заказ
146322012804,5450под заказ
156322012804,5450под заказ
166322012804,5450под заказ
1710027019704,5580под заказ
1810027019704,5580под заказ
1910027019704,5580под заказ
2010027019704,5580под заказ
2116041026004,5740под заказ
2216041026004,5740под заказ
2316041026004,5740под заказ
2416041026004,5740под заказ
2525058037004,51125под заказ
2625058037004,51125под заказ
2725058037004,51150под заказ
2825058037004,51150под заказ

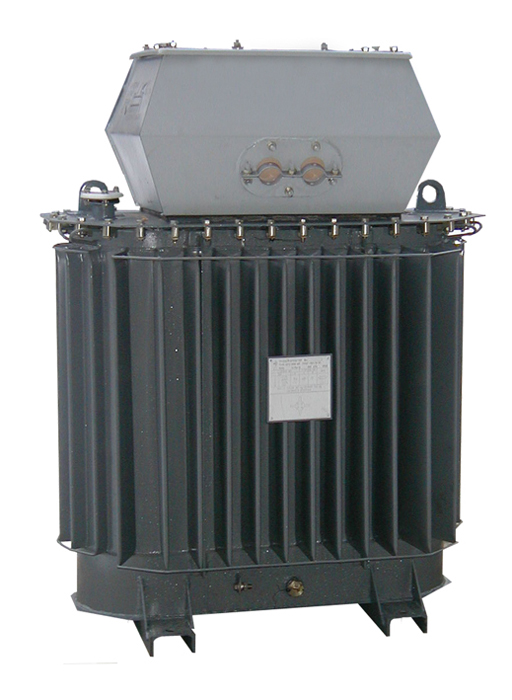

ТРАНСФОРМАТОРЫ серии ТМЭГ, ТМБГ

Трансформаторы серии ТМЭГ, ТМБГ предназначены для преобразования электроэнергии в составе электрооборудования соответственно экскаваторов и буровых установок в условиях умеренного (от плюс 35 до минус 45 °С) или холодного (от плюс 35 до минус 60 оС) климата.

Окружающая среда невзрывоопасная, запыленность воздуха не более 100 мг/м3. Высота установки над уровнем моря не более 1000 м.

Допускается эксплуатация при температуре окружающего воздуха до плюс 45 оС при снижении нагрузки на 15 %. В интервале температур окружающего воздуха от минус 60 до плюс 10 оС нагрузка может быть увеличена на 10 %.

Номинальная частота - 50 Гц. Регулирование напряжения осуществляется в диапазоне до ±5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Трансформаторы допускают работу в условиях тряски, вибрации, воздействия инерционных сил при разгоне и торможении поворотной платформы, в условиях крена и дифферента до 12о.

Номинальные рабочие значения механических внешних воздействующих факторов трансформаторов для группы механического исполнения М29, при этом:

- максимальная амплитуда ускорения синусоидальной вибрации до 5 м.с-2 (0,5 g);

- верхняя частота диапазона синусоидальной вибрации до 35 Гц.

Трансформаторы серии ТМЭГ и ТМБГ герметичного исполнения, без

маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра.

Выводы ВН и НН трансформаторов закрыты кожухом, защищающим их от механических повреждений и возможности случайного прикосновения к токоведущим частям. Степень защиты IP23.

Трансформаторы ТМБГ снабжены салазками.
Технические характеристики трансформаторов серии ТМЭГ, ТМБГ Напряжение короткого замыкания - 45 %

Схема и группа соединения обмоток У/Ун-0
