Масляные трансформаторы

ТМБ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Ток холостого хода, % Напряжение КЗ, % Масса, кг Цена, руб. Ко-во, шт.Купить
11604102650-4,5870под заказ
21604102650-4,5870под заказ
31604102650-4,5870под заказ
41604102650-4,5870под заказ
52504102650-4,51075под заказ
62505503700-4,51075под заказ
72505503700-4,51075под заказ
82505503700-4,51075под заказ
940083055001,84,51455под заказ
1040083055001,84,51455под заказ
1140083055001,84,51455под заказ
1240083055001,84,51455под заказ
13630105076001,65,52350под заказ
14630105076001,65,52350под заказ
15630105076001,65,52350под заказ
16630105076001,65,52350под заказ
16630105076001,65,52350под заказ

Трансформаторы ТМБ и ТМЭ

Назначение и область применения

Трансформаторы ТМБ предназначены для питания электрооборудования буровых установок.

Трансформаторы ТМЭ устанавливаются на платформах экскаваторов, для питания их электро-оборудования.

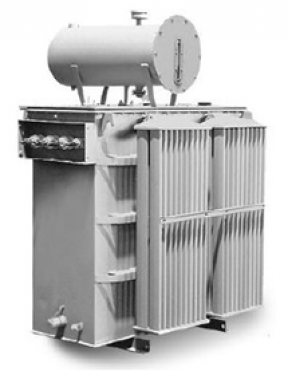

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака располо-жены вводы, которые закрываются коробами с уплотнениями.

Для перемещения волоком на небольшие расстояния и крепления к платформе экскаваторов трансформаторы имеют салазки с отверстиями.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасши-рителя устанавливается маслоуказатель.

По желанию заказчика возможна:

  • установка контактных зажимов;
  • Для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
  • установка газового реле.

Структура условного обозначения

ТМ(Б)(Э) - Х/6(10) У(ХЛ)1 - Х

  • Т – трансформатор трехфазный,
  • М – охлаждение масляное с естественной циркуляцией воздуха и масла,
  • Б – для питания электрооборудования буровых установок;
  • Э – устанавливаемые на платформах экскаваторов - для питания их электрооборудования;
  • Х – номинальная мощность, кВА,
  • 6(10) – класс напряжения обмотки ВН, кВ,
  • У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации

Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, свя-занной с работой трансформатора. При условии периодической очистки от пыли трансформато-ры могут работать при запыленности воздуха до 400 мг/м3.

Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
