ТРАНСФОРМАТОРЫ серии ТМПН, ТМПНГ с первичным напряжением 0,38 кВ
Трехфазные масляные трансформаторы серии ТМПН, ТМПНГ с первичным напряжением 0,38 кВ предназначены для преобразования электроэнергии в составе электроустановок питания погружных электронасосов добычи нефти в условиях умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Номинальная частота 50 Гц. Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).
Трансформаторы в исполнении АУХЛ1 допускают работу в составе частотно-регулируемого асинхронного электропривода. При этом между частотным преобразователем и трансформатором должны быть установлены фильтры гармоник. При работе на частоте ниже номинальной должен соблюдаться закон U/f = const, при частоте выше номинальной должен соблюдаться закон U = const. Дополнительные технические характеристики и условия эксплуатации данных трансформаторов предоставляются по требованию потребителя.
Трансформаторы ТМПН - с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.

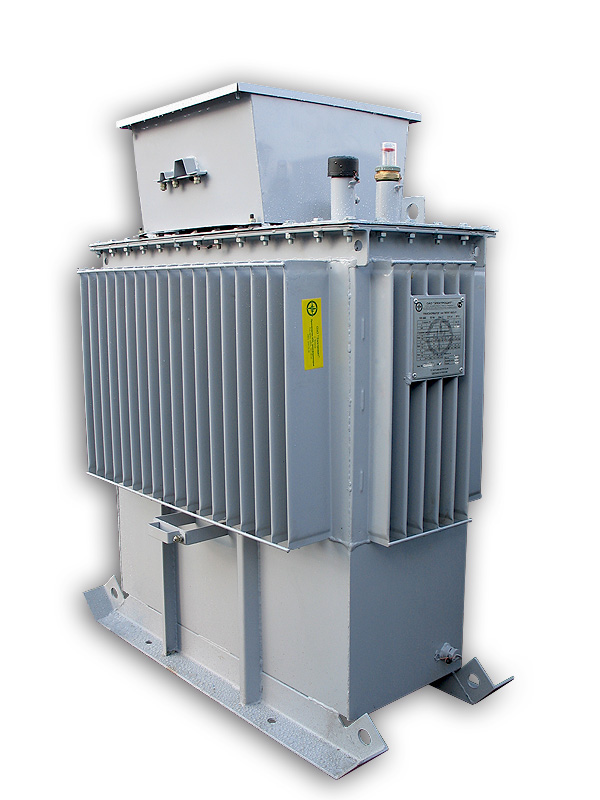

Трансформаторы ТМПНГ, ТМПНГ 12 - герметичного исполнения с гофрированными или жесткими (гладкими) баками без маслорасширителей. Температурные изменения объема масла в трансформаторах с гофрированными баками компенсируются изменением объема гофров стенок бака за счет их пластичной деформации. Температурные изменения объема масла в трансформаторах с жесткими (гладкими) баками компенсируются воздушной "подушкой".
Вводы НН и ВН трансформаторов ТМПНГ, ТМПНГ 12 в жестких (гладких) баках расположены на боковой стенке бака, трансформаторов ТМПНГ (в гофробаках) и ТМПН - на крышке бака.
Вводы НН и ВН защищены кожухом. Степень защиты - IP13.
Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения, обеспечивает надежное подключение кабелей без необходимости напаивания наконечников.
Для измерения температуры верхних слоев масла в трансформаторах предусмотрена гильза для установки жидкостного стеклянного термометра.

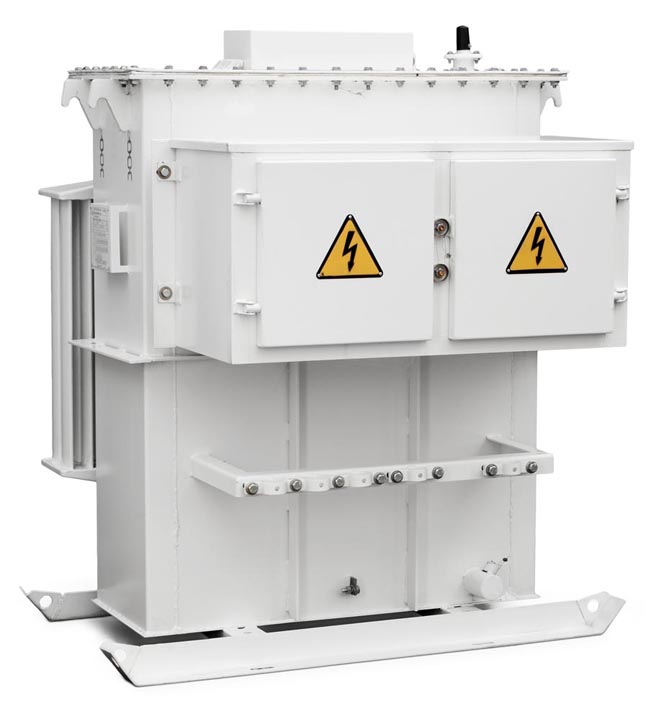

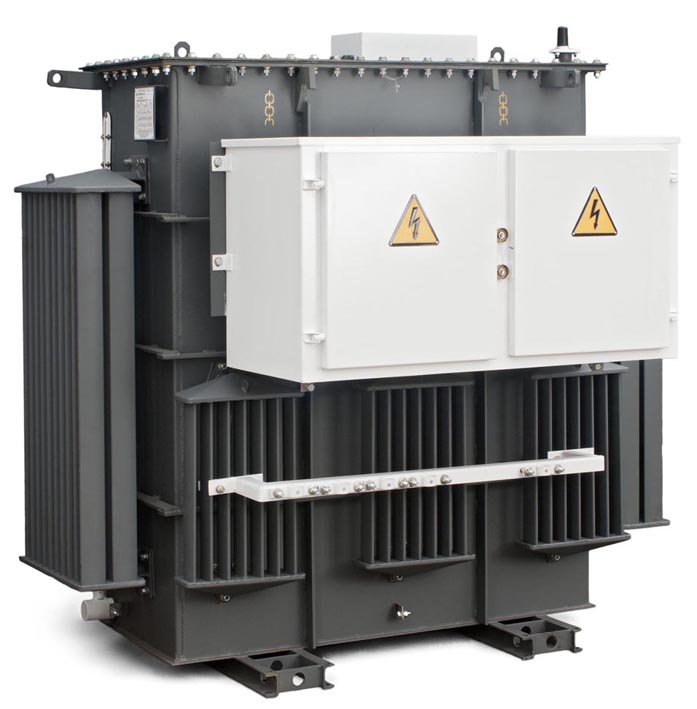

Трансформаторы ТМПН, ТМПНГ, ТМПНГ12 с жёсткими (гладкими) баками:
• предусмотрена защита сливной пробки от несанкционированного слива масла;
• снабжены салазками для удобства перемещения в условиях эксплуатации (мощностью до 426 кВ.А).
