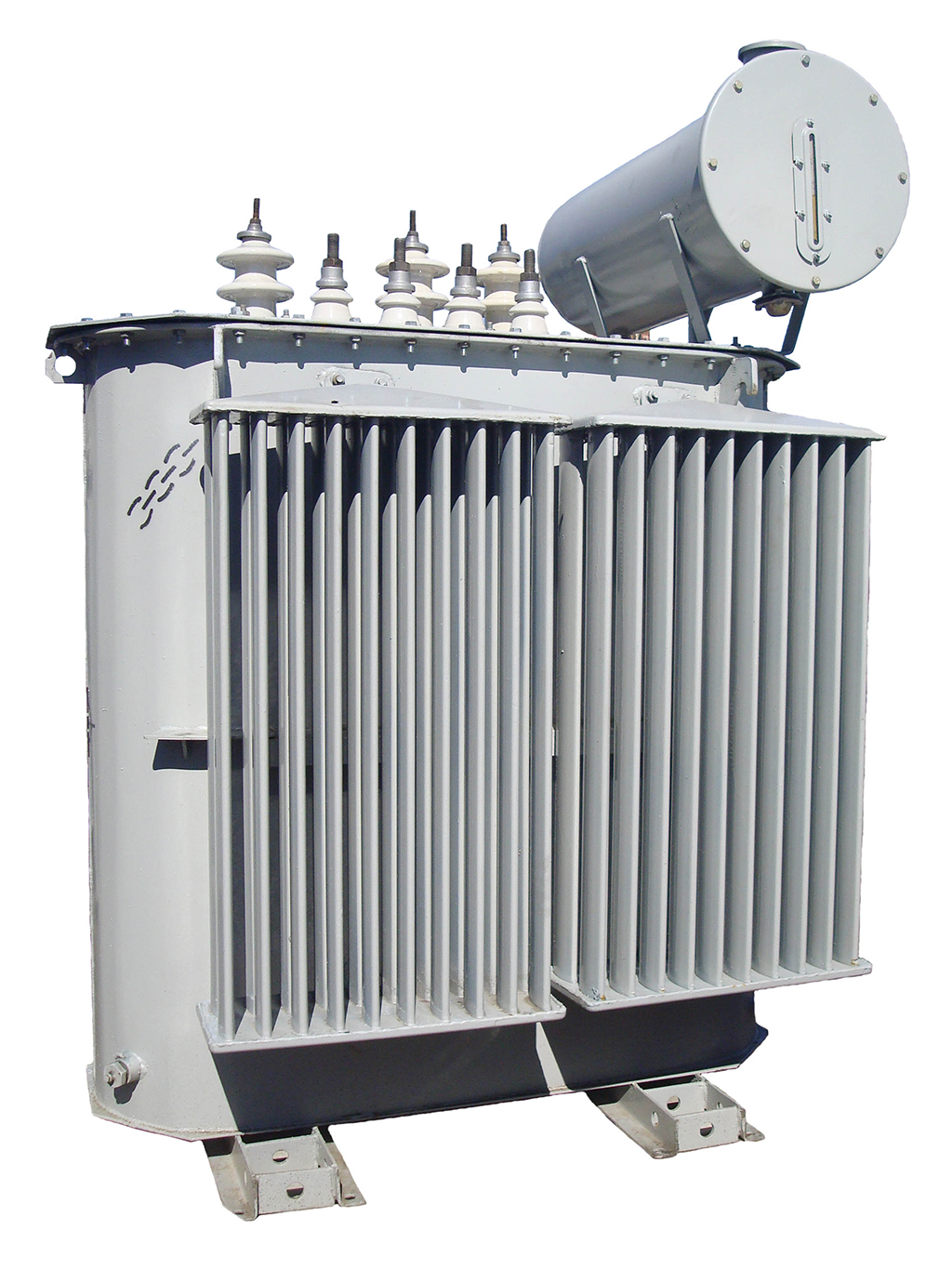

Модернизированный трансформатор

ТМ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Ток холостого хода, % Напряжение КЗ, % Масса, кг Цена, руб. Ко-во, шт.Купить
810001550108001,25,52620260 000p
710001550108001,25,52620260 000p
1012501800170001,25,53200450 000p
912501800170001,25,53200450 000p
1216002100165001,06,04520450 000p
1116002100165001,06,04520450 000p
225058037001,94,51150105 000p
125058037001,94,5950105 000p
1425003350263000,86,06660850 000p
1325003350263000,86,06660850 000p
440083059001,84,51415130 000p
340083059001,84,51415130 000p
6630105076001,65,51929220 000p
5630105076001,65,51929240 000p

Ревизионный трансформатор.

Конструкция обмоток трансформатора - многослойные винтовые или цилиндрические. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над  активной частью установлен переключатель , к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.  Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеется пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании.  Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
