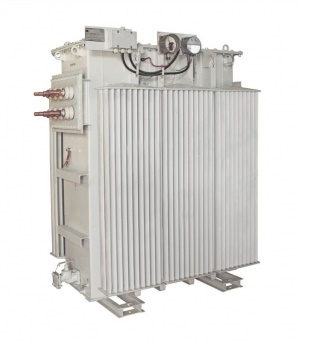

ТМЗ – трансформатор герметичный без расширителя, объемное расширение (уменьшение) масла при его работе компенсируется объемом азотной подушки, расположенной над зеркалом масла в баке. Конструкция вводов имеет фланцевое исполнение.
Бак трансформатора типа ТМЗ имеет высокую механическую прочность и выдерживает избыточное давление до 75 кПА и остаточное давление до 50 кПА.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН и термосифонным фильтром (только для трансформаторов мощностью 800 кВА и выше).
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.
Конструкция обмоток трансформатора - многослойные цилиндрические или винтовые.
Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции.
Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель , к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеется пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту.
На крышке или стенке бака расположены привод переключателя с указателем положений, клапан предохранительный и другие устройства (различия см. рисунки).
Вводы ВН и НН (съемные), допускающие замену изоляторов без подъема активной части.
Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
